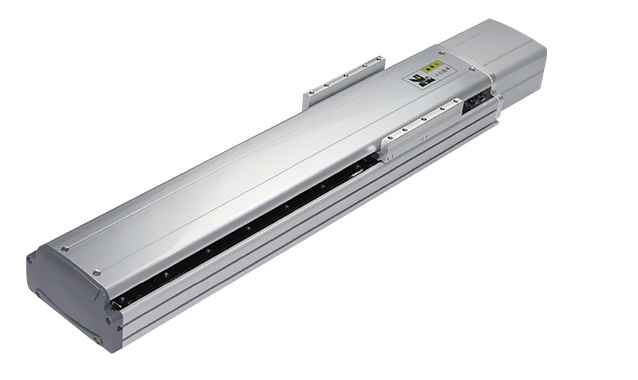

直線模組標準絲桿
森遠達MS-BS直線模組通常由導軌、絲桿和滾珠滑塊組成，其中滾珠絲桿是其核心部件之一。滾珠絲桿采用滾珠的滾動來實現高效的線性運動傳遞，具有精度高、承載能力大、摩擦小等優點。它常被應用于需要精密定位和高速運動的機械系統中，如數控機床、自動化生產線等領域。支持定制高低溫環境-40度+80度.
相關產品
-
直線模組歐規同步帶森遠達MS-EB皮帶滑臺是一種能提供直線運動的機械結構，可臥式或者立式使用，也可以組合成特定的運動機構使用一—即自動化行業中通常稱為XY軸、XYZ軸等多軸向運動機構。 -
直線模組密封式絲桿摩森自主研發的一款封閉式滾珠絲桿直線模組，產品結構簡單，底部滑動螺母設計，安裝方便，實用性強，性價比高，行程可定制，可搭建兩軸、三軸運動系統,安裝簡單，是特殊惡劣環境使用，在全封閉線性模組基礎上做防塵防屑結構的遮罩設計，使落塵或雜屑不會掉入滑臺本體內進而影響作業;拉伸大，壓縮小，硬物沖撞不變形，耐油酸，耐高溫，使用壽命長。 -
直線模組全密封內嵌森遠達MS-OQS內嵌式滑臺模組是一種高集成的直線運動單元，鋁本體與導軌一體化設計，滑塊與滑座為一體化，模組滑臺產品緊湊輕巧達到省空間與高負載。直線模組可選配自潤滑部件，30000km免維護。 機座采用U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A(yù)緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵量，整體能達到無塵等級要求。 -
直線模組半密封內嵌森遠達滾珠絲杠直線執行器采用MS-BQS滾珠絲杠，可以提供高精度和穩定的運動。它們適用于高重復精度、重載、高負載和扭矩應用。支持定制高低溫-40度+80度.
-
滾珠絲桿驅動 型號規格 MS-MS130 MS-MS170 MS-MS200 電機功率 400W 400w/750w 750w 電機轉速 *3000 *3000 *3000 滾珠絲桿導程-螺距 5 10 20 32 5 10 20 40 5 10 25 40 最高速度 250 500 1000 1600 250 500 1000 2000 250 500 1250 2000 水平負載 110 88 40 30 120 110/120 75/83 22/43 150 150 105 43 垂直負載 35 30 10 8 40/55 30/50 14/25 45485 80 60 22 13 額定推力 1388 694 347 218 1388/2553 694/1281 347/640 174/320 2553 1281 600 320 行程范圍 50-1100MM/50行程遞增 50-1400MM/50行程遞增 50-2000MM/50行程遞增 絲桿外經 16(20) 16 20(25) 20 25 20 重復位置精度 C7(C) ±0.01 C5(P) ±0.006 導軌規格 W15XH12-2支 W20XH15-2支 W23XH18-2支 聯軸器 10x14(11)* 10x14(配400w)12x19(配750w) 16x19 12x19 感應器 EE-SX674(NPN) 滾珠絲桿驅動器 型號規格 MS-TBS220 MS-BS270 電機功率 750W 1000w/1500w 電機轉速 3000 *3000 絲桿外經 32 32 40 滾珠絲桿導程-螺距 10 20 10 20 32 10 減速機減速比 3 5 3 5 最高速度 167 100 333 200 500 1000 1600 500 水平負載 300 350 270 250 200/250 130/160 75/100 300 垂直負載 200 240 100 150 40/55 30/50 14/25 45485 額定推力 3830 6380 1915 3190 1700/2550 850/1275 530/800 2550 行程范圍 50-2100MM/50行程遞增 50-2300MM/50行程遞增 重復位置精度 C7(C) ±0.01 C5(P) ±0.006 導軌規格 W23XH18-2支 W28XH26-2支 聯軸器 20x22 感應器 EE-SX674(NPN)
