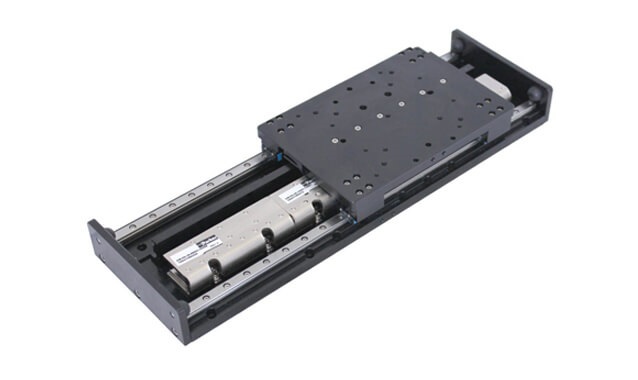

派克直線電機平臺MSR100系列
MSR100是一種微型，高精度直線電機平臺，其使用雙精度級方形軌道進行引導，并使用無鐵芯直線電機進行驅動。 MSR100具有非常緊湊的設計 - 測量寬度僅為100 mm，高度為35 mm。MSR100將相關的部件整合在這個微型平臺上：如平臺導軌，線性電機，線性編碼器，可調節的限位和零位傳感器 - 使其成為空間受限的應用場合-如生命科學或光學領域的直線定位器的理想選擇。 同時MSR100可以輕松地配置成為多軸產品。
相關產品
-
派克412LXR直線定位平臺412LXR高精度直線電機定位平臺具有2個方形導軌和高分辨率線性編碼器。 行程達到為3.0m，負載能力為9320N，是高速/加速度和需要平穩運動的應用的理想選擇。 -
派克MX80L微型直線平臺MX80L是一種微型，高精度直線電機平臺。它使用了防爬行，標準交叉滾柱軸承導軌，并使用有鐵芯直線電機來驅動它。 MX80L具有非常緊湊的設計 - 寬度僅為80毫米，高度為25毫米。其將相關的部件整合在這個微型平臺上：如操作流程，直線電機，線性編碼器，限位和原點傳感器 - 使其適用于空間受限的應用場合-如生命科學或光學領域的電動位置平臺的理想選擇。 同時MX80L可以輕松地配置成為多軸產品，并提供標準轉接支架。 -
派克HMR直線電機平臺派克漢尼汾的新型高扭矩電動直線電機平臺系列是當今市場上，用戶界面最友好且可以實現最功能的直線電機平臺之一。 憑借五種不同的產品規格尺寸，兩種不同的傳動系統選項，多種安裝方式，以及支架和傳感器的選項，和一個IP54防護等級的保護蓋選項，并配合其他多種可定制的功能，使HMR系列成為靈活設計方案的首選。 -
派克T4D有鐵芯直線電機定位器T4D系列無鐵芯雙方導軌式線性定位器具有兩個用于引導的方形導軌和一個高分辨率的線性編碼器。 沖程為2.7m，負載能力為1775N，該定位器使用410系列無鐵芯電機 - 提供極其平穩的運動。
框架寬度為100 mm
標準行程從25 mm到500 mm行程
重復位置精度為+/- 0.1微米
集成磁性（1.0微米），光學（1.0,0.1,0.01微米），模擬正弦/余弦或BiSS-C絕對編碼器選項
最大速度為3000 mm / sec
可選3或5極線性電機傳動系統選件
最大有效載荷117 N
最大推力50 N
集成和可調零位和限位感應

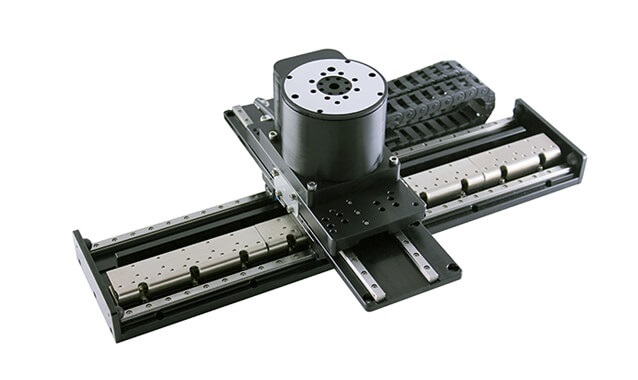

提供標準多軸配置
具有每個精度級的斜率校正值的激光測試數據
MSR100系列無鐵芯雙方導軌式直線電動位置平臺
標準功能及配件：
-
系列 mSR 輪廓寬度（毫米） 100 驅動類型 直線電機 螺桿引導選項 無鐵芯伺服電機 軸承類型 雙方軌軌道 最大沖程（毫米） 500 最大沖程（英寸） 19.68 最大速度（米/秒） 3000 最大速度（英寸/秒） 118.11 最大螺桿速度(RPS) - 最大加速度(米/ S2) 29.4 最大加速度(英寸/ S2) 1158 雙向可重復性(UM) 0.1 雙向可重復性(THOU) 0.00393 傳動螺桿效率(%) - 占空比(%) 100 一般載荷能力（牛頓） 117 一般載荷能力（磅） 26.4 反向承載力(牛頓) 50 軸向載荷能力（磅） 11.2 證書 潔凈室（1000級 - 標準/ 10級 - 可選） 線性反饋裝置 是（編碼器：0.01μm，0.1μm或1μm分辨率光學增量/1μm分辨率磁性/0.05μmBiSS-C絕對/ 1Vp-p正弦/余弦） IP評級 IP評級 IP00
-
