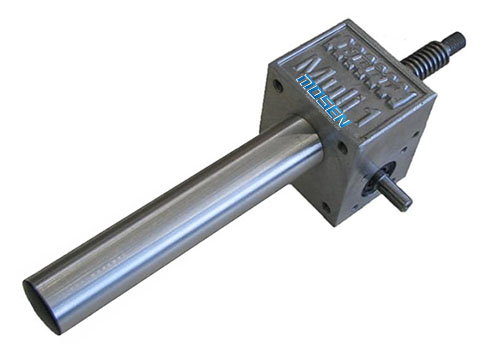

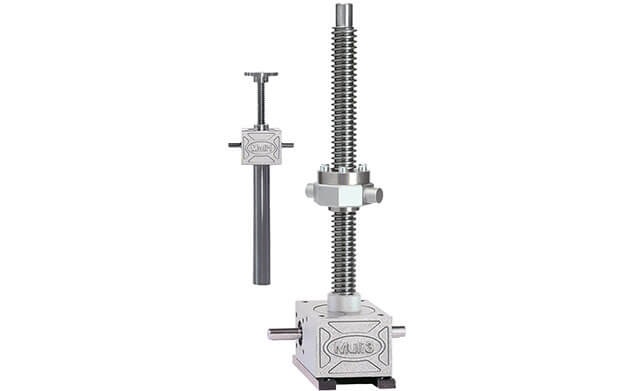

Thomson螺旋升降機重載
Thomson推出新的型蝸輪絲杠螺旋升降機，為精度設立了新標準。 采用最新水平的CAD和CAE系統輔助設計，并使用高效CNC機器生產，此蝸輪絲杠螺旋升降機符合現今所有對于可靠性、安全性、高性價比及耐用性的需求。由于預裝配了多種模塊，可立即開始實施大項目。 這些模塊可以根據您的應用規格定制。 最重要的, 每臺MULI? 和JUMBO?蝸輪絲杠螺旋升降機的核心部分，其性能完美的精密梯形或滾珠絲杠驅動是Thomson自己的產品。一般而言，蝸輪絲杠螺旋升降機需考慮兩點：用于惡劣條件的梯形絲杠，高性價比長負載率，高效，高位置精度的的滾珠絲杠。

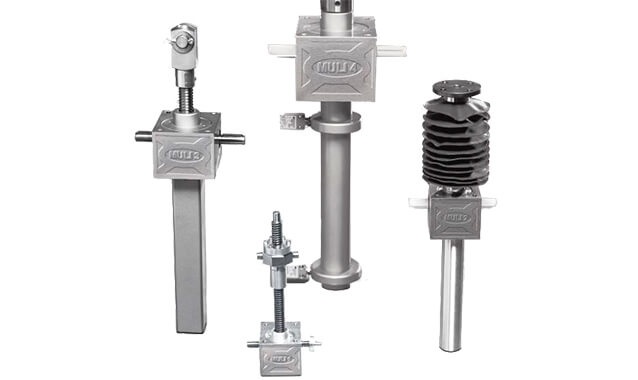

MULI和JUMBO 系列的蝸輪絲杠螺旋升降機負載應力范圍可自5 kN 至 500 kN
立方形外殼，標準化安裝材料、末端蓋及預鉆法蘭孔，可實現電機、變速箱和軸編碼器的簡易安裝。
所有型號均可承受拉力與壓力負載。
并可提供全套的電機及配件。
所有型號均針對推力、拉力以及獨立定位功能而設計
根據不同比率提供高速和低速型號選項
若干個蝸輪絲杠螺旋升降機的同步可輕易實現
蝸輪絲杠螺旋升降機選項
N型 - 通過永久的緊固導向負載防止絲杠旋轉。
V型—在外部無法防止絲杠旋轉時，推薦使用防旋轉裝置。
R型 - 通過螺母運行，實現絲杠由旋轉運動轉換為直線運動。
傳動比H - 一次軸全轉產生1mm行程
傳動比 L - 一次軸全轉產生0.25mm行程
蝸輪絲杠螺旋升降機>>特性
蝸輪絲杠螺旋升降機>>選項
注意： 螺帽須另外單獨購買
-
梯形絲桿 MULI1 MULI2 MULI3 MULI4 MULI5 JUMBO1 JUMBO2 JUMBO3 JUMBO4 JUMBO5 最大提升能力 5 10 25 50 100 150 200 250 350 500 絲桿直徑與螺距 18 x 4 20 x 4 30 x 6 40 x 7 55 x 9 60 x 9 70 x 10 80 x 10 100 x 10 120 x 14 每驅動軸全傳行程 傳動比L 1 1 1 1 1 1 1 1 1 1 傳動比H 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 傳動比 傳動比H 4.1 4.1 6.1 7.1 9.1 9.1 10.1 10.1 10.1 14.1 傳動比L 16.1 16.1 24.1 28.1 36.1 36.1 40.1 40.1 40.1 56.1 效率(%) 傳動比H 31 29 29 26 24 23 22 20 19 19 傳動比L 25 23 23 21 19 18 17 15 15 15 重量(零行程） 1.2 2.1 6 17 32 41 57 57 85 160 重量(kg，每100mm行程） 0.26 0.42 1.14 1.67 3.04 3.1 4.45 6.13 7.9 11.5 空轉扭矩(Nm) 傳動比H 0.4 0.11 0.15 0.35 0.84 0.88 1.28 1.32 1.62 1.98 空轉扭矩(Nm) 傳動比L 0.03 0.1 0.12 0.25 0.51 0.57 0.92 0.97 1.1 1.42 外殼材料 GAL GGG 40
