雷尼紹圓光柵
高速、非接觸光學性能
零反向間隙
IN-TRAC光學參考零位保持雙向重復精度，工作溫度可達85°C，速度達4500 rev/min
刻劃精度達±0.5角秒（?417 mm圓環）
角度分辨率達0.004角秒
多種直徑和刻線數，與一系列的工業標準的控制器兼容（直徑從?52mm到?550mm，刻線數從4096到86400）
一個不銹鋼圓環，能夠抵御振動、 機械和熱撞擊，以及熱負載
具有專利的錐面安裝方式極大減少了誤差，簡化了系統集成
低質量和轉動慣量
與UHV兼容（RESR和RGH20F）
周期誤差(SDE)小于±30nm，可以實現優異的速度穩定性
內置LED指示燈可實現最佳設定和系統診斷
多語言SiGNUM
軟件使安裝簡便，并可實現實時診斷
SR讀數頭按IP64標準密封，具有很強的防護能力

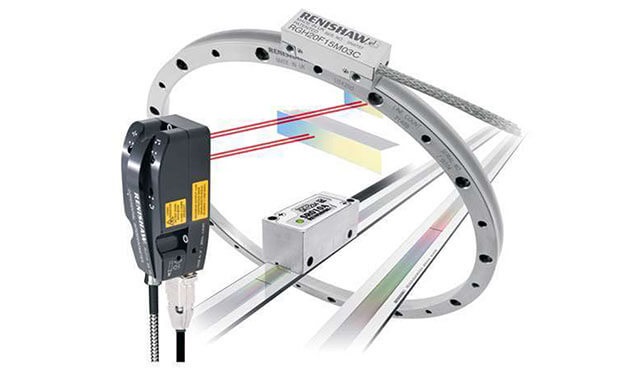

雷尼紹圓光柵RESM和RESR
雷尼紹的圓光柵的主要部分是在不銹鋼圓環的柱面上直接刻劃柵線的高精度光柵 — 這一獨特的工藝使刻劃精度小于±0.5角秒（?417mm圓環）。
有17種直徑可供選擇，雷尼紹的所有圓光柵都具有體積輕薄和內徑大的特點，設計師可以自由地將光柵套在大直徑的轉軸上，并滿足其有效載荷或伺服驅動要求。由于體積簡潔小巧，所以光柵的轉動慣量非常低，確保無論安裝在何處，系統定位都能達到最小扭矩和最大速度。
具有專利的錐面安裝方式糾正了回轉軸/軸的偏心，確保了極佳的精度，并可對圓環的形狀及所有安裝誤差進行方便有效的精細調整。
與讀數頭和接口結合在一起，具有先進的信號處理功能，細分誤差保持在±40nm（在206mm的圓環上僅為±0.08角秒）以下，提供真正性能卓越的光柵系統。
為何要使用雷尼紹圓光柵
